军营IP网络广播系统设计方案

军营IP网络广播系统设计方案



一、部队营区广播系统项目建设项背景

为恢复和完善军队司号制度,发挥军号在强化号令意识、传承红色基因、推进正规化建设、促进战斗力提升和提振军心士气等方面的独特作用。中央军委训练管理部下发了《关于恢复播放作息号的通知》,要求全军各级机关、部队、院校和科研机构从2018年10月1日起全面恢复播放作息号,下达日常作息指令。通知要求所有军队营区应当播放作息号。

为响应中央军委关于恢复播放作息号的指示精神,提振广播系统在部队营区管理中的重要性和可塑性,在播放军号维护军队纪律性、严肃性的同时,着重提升广播系统在激励官兵斗志催生战斗力、营造敢打必胜的钢铁意志上所能发挥的指引所用,某部营区决定建设一套营区广播系统,并对广播系统的建设提出了如下具体要求。

1、应覆盖办公区、训练场、军械库、值班室、宿舍、食堂等重要军事场所。

2、应能对各单位的统一广播、分区广播、定点广播。

3、应具有分控广播功能,可按优先级别进行分控广播。

4、战备值班室和普通值班室应设置对讲终端,可与广播室值班人员进行双向呼叫对讲。

5、作息号必须实现无人值守定时播放,杜绝出现误号错号现象发生。

6、作息号包括起床号、出操号、收操号、开饭号、上课号、下课号、午睡号、午起号、晚点名号、熄灯号、休息号等11个标准号谱。

7、扬声器声音洪亮、穿透力强,要求在营房内任意地点都可听到广播声音。

二、部队营区广播系统设计思想

广州达珥闻科技有限公司部队营区军营IP网络广播系统,坚持“技术先进、标准一流、经济实用、利于拓展、方便维护”的设计理念,紧密结合部队营区军营广播建设任务实际,开拓思路、创新设计,力争为某部营区打造集“号音播放、音乐广播、呼叫对讲、动员指挥、紧急集合”等多种功能于一体的“平战一体、常态应急”的综合性部队营区军营广播系统。

三、部队营区军营IP网络广播系统系统原理图

四、部队营区军营IP网络广播系统功能特点

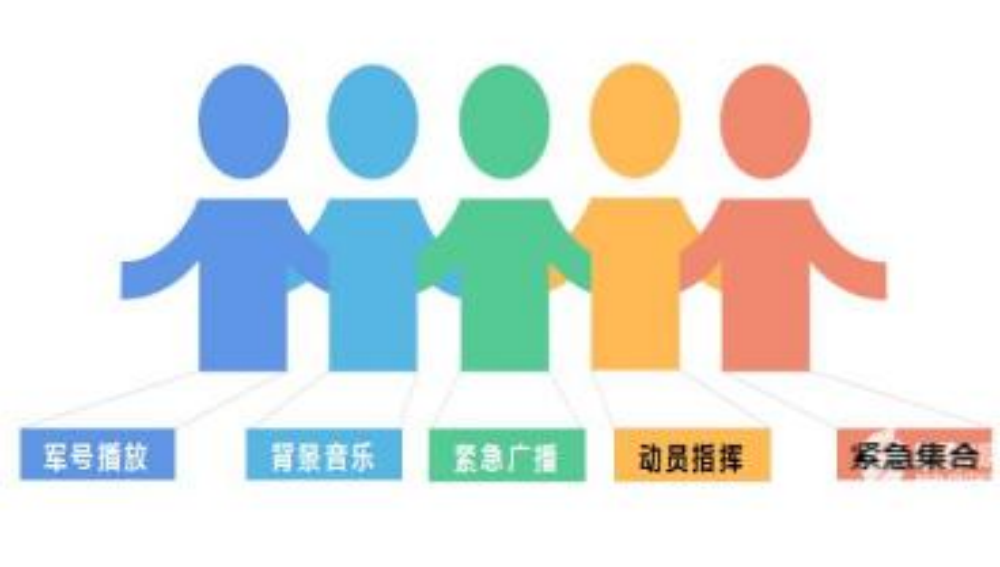

广州达珥闻科技有限公司部队营区军营IP网络广播系统,遵循“需求牵引、瞄准前沿、确保可行、利于发展”的设计思路,集“号音播放、音乐广播、呼叫对讲、动员指挥、紧急集合”等多种功能于一体,具体功能如下:

1、定时节目播放:可定时自动播出军号,维持官兵训练、生活秩序;支持背景音乐、首长训话、战备指令等音频节目的定时定点播出。

2、个性节目播放:每个IP网络广播接收终端都具有独立的IP地址,可以单独接收服务器的统一或个性化定时播放节目。

3、任意分区编组:可对覆盖营区各个角落的IP网络功放、IP广播音柱和IP对讲终端等根据需要进行任意分区编组控制和播音。

4、呼叫对讲功能:战备值班室和门岗值班室,可通过IP广播对讲终端,与营区广播室值班人员进行远程双向呼叫对讲。

5、紧急广播播放:可在广播室、首长办公室、训练处等地点配置广播分控设备,支持分控点按优先级别对所属单位、区域等进行统一或终端选择性应急广播,用于军队训练、训话、集合、战备等管理工作。

6、设备状态监控:可通过设置IP网络广播软件,实时查看播放设备的工作状态正常与否,对播放设备的工作情况做到及时把控。

7、优化扬声设计:采用突出人声的优化扬声器设计,确保军歌嘹亮、喊话清晰、穿透力强。

五、部队营区军营IP网络广播系统方案设计

“三军受号令,千里肃雷霆。”高亢嘹亮的军号作为饱含军人气节、血性、精神的“军旅强音”,是军队燃烧不熄的火炬,是军人沸腾生活的节奏。随着时代发展和战争形态演变,军号的功能定位也在不断完善,北京海特伟业科技有限公司部队营区军营IP网络广播系统,以部队管理为主、兼顾指挥通信和军事文化建设功能。完全适应中央军委对军号全新的功能定位、号谱种类设置,使军号在新时代的文化功能更加凸显。

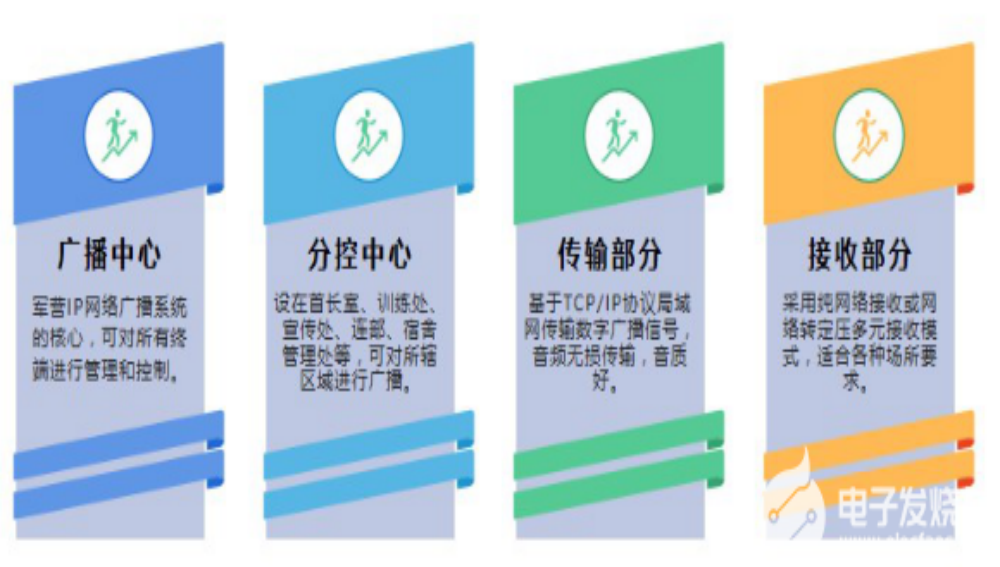

1、部队营区军营IP网络广播控制中心设计

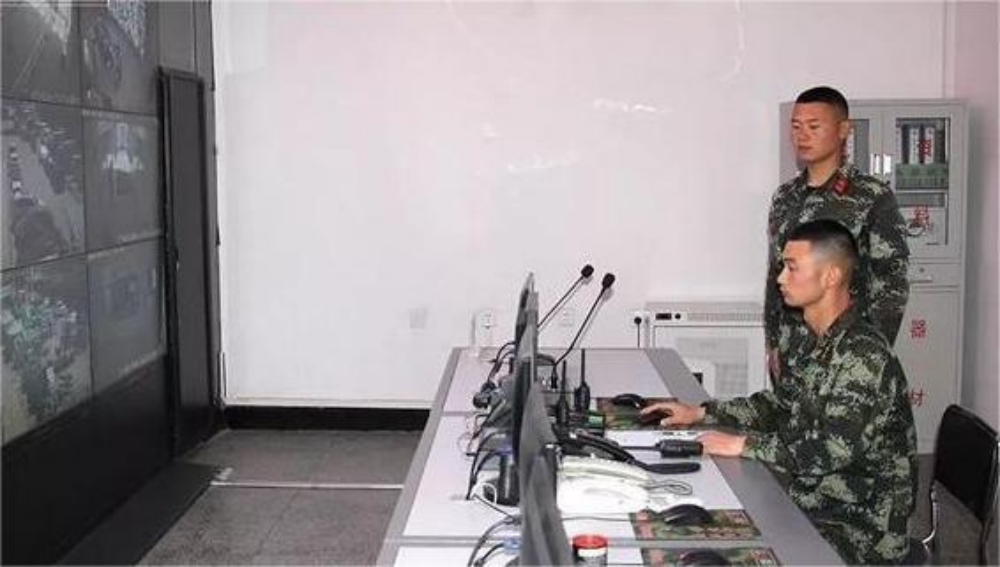

部队营区军营IP网络广播系统整体采用IP数字网络系统架构,控制中心设在营区广播中心,控制中心基本由网络广播服务器、网络广播软件平台、网络调音台、网络呼叫话筒、网络消防报警器、电源时序器、光碟播放器、数字调谐器、监听音箱等组成。

控制中心,可对任意广播终端单点、分区、统一定时或手动播放作息号令、背景音乐、首长训话、战备指令等信息,可对任意广播终端单点、分区、统一进行紧急广播,还可以与分控、广播对讲终端进行双向语音对讲。

2、部队营区军营IP网络广播分控部分设计

在首长办公室、作战处、军训处、宣传处、连部、宿舍管理处等场所设置分控,分控可按优先级别对所辖广播区域进行广播。分控部分由分控计算机、IP网络广播分控软件、网络呼叫话筒、监听音箱、交换机等组成。

3、部队营区军营IP网络广播传输部分设计

广播中心、分控与网络音柱、网络广播功放、网络广播控制器、网络对讲终端、监听音箱等广播接收终端之间采用营区内部建设的局域网络连接,音频信号和控制信号以数字化格式通过TCP/IP协议在网络中双向传输。IP网络广播系统传输速率要求为128Kbps以上,营区局域网络基本达到10M速率/秒以上的建设要求,完全能够满足营区军营IP网络广播对网络传输速率的要求,能够确保广播信号可靠稳定传输,语音信号清晰。网络功放、定压功放与草坪音箱、吸顶喇叭、壁挂音箱之间采用双芯护套线传输定压广播信号。

4、部队营区军营IP网络广播终端设计

1)在办公区、军械库按行政区划或功能区分播放单位,每个播放单位设置一台网络广播接收终端,网络功放或“网络广播控制器+定压功放”,接收网络广播信号并通过设置在走廊或室内吸顶喇叭、壁挂音箱进行播音。

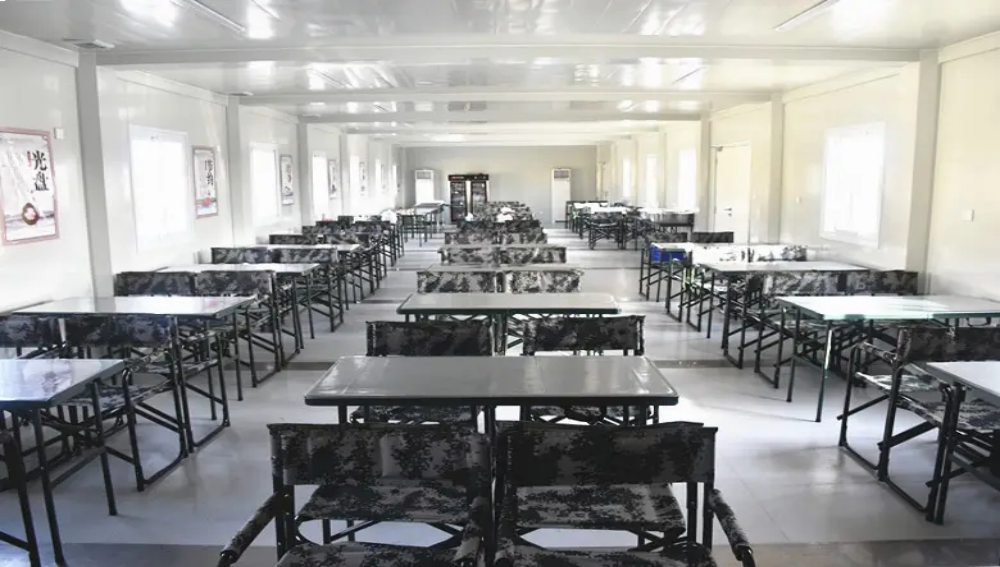

2)在食堂采用“网络功放+防水音柱”的方式进行建设,以保证食堂内广播声音洪亮,如有需要可在食堂设置分控端,针对就餐纪律、就餐要求等进行本地播音。

   3)在训练场采用“网络功放+高音号角”的方式进行部署,这种配置可保证场内训话指令声音宏亮、有穿透力、人声突出。通过在训练场设置分控,使训练场即可接收统一广播又可本地广播。

4)在值班室配置室内网络音箱接收网络广播,配置网络对讲终端遇有紧急情况可与广播中心实现双向呼叫对讲,将紧急情况向广播中心汇报。

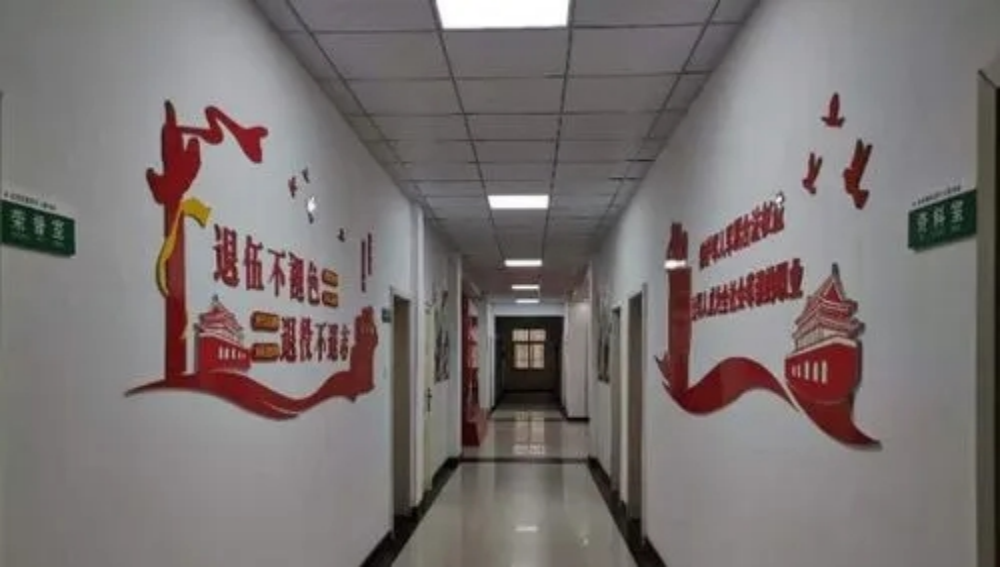

5)在宿舍的走廊和每个房间配置网络吸顶音箱或网络壁挂音箱,宿舍管理处配置分控,管理人员可对每个宿舍进行定点、分区或统一喊话播音。

    6)在营区主干道和楼体外面,可采用在灯杆布置网络音柱进行播音;在室外的草坪区可根据网络到达情况采用草坪网络音箱或“网络功放+草坪音箱”进行收听。
